Во светот со високи влогови на модерната електроника, од паметниот телефон во вашиот џеб до серверот што го напојува вашиот бизнис, топлината е тивкиот непријател. Намалувањето на перформансите, нестабилноста на системот и предвременото откажување се последици од несоодветното термичко управување. Значи, како да обезбедите вашите деликатни компоненти да останат ладни под притисок? Одговорот често лежи во измамнички едноставен материјал: наТермички проводен силиконски подлога.
Како специјалист за термички менаџмент со повеќе од две децении искуство, од прва рака видов како правилната примена на овој материјал може да го револуционизира дизајнот на производот и долговечноста. Тоа не е само компонента; тоа е вашата прва линија на одбрана од термичка деградација.

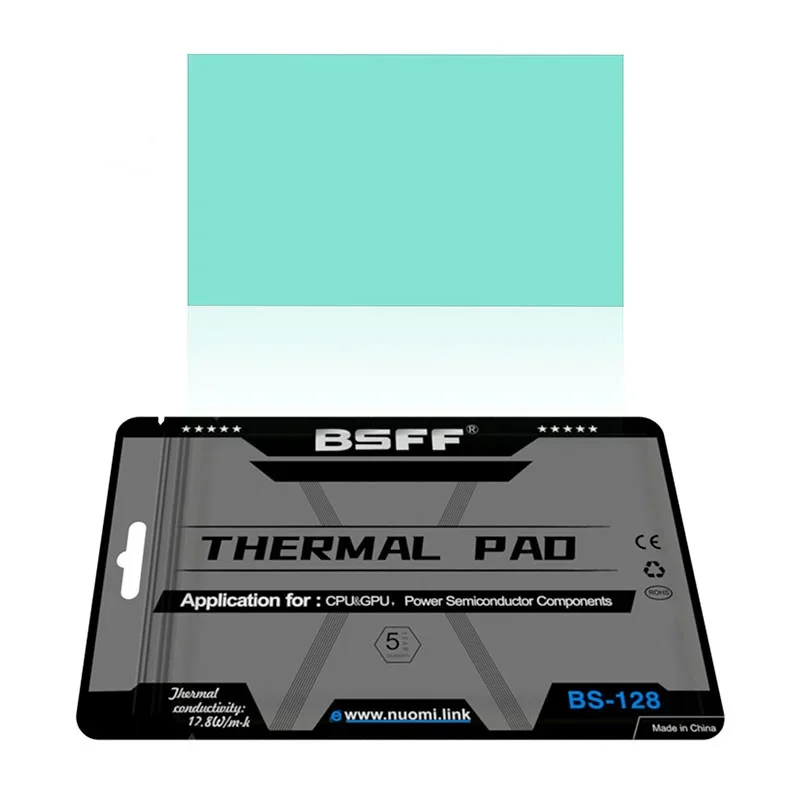

Термички проводен силиконски подлога е мек, усогласен и многу разновиден термички интерфејс материјал (TIM). Тој е дизајниран да ги премости микроскопските воздушни празнини помеѓу компонентата што генерира топлина (како процесор, графички процесор или транзистор за напојување) и ладилник или раствор за ладење. Бидејќи воздухот е лош спроводник на топлина, овие празнини создаваат значителен термички отпор. Силиконската подлога ги пополнува овие празнини, ефикасно пренесувајќи ја топлината од компонентата, со што се обезбедуваат оптимални работни температури и се зголемува доверливоста на уредот.
Супериорна способност за пополнување празнини:За разлика од термичките пасти, влошките можат лесно да пополнат големи и нерамни празнини, компензирајќи ги варијациите на толеранцијата во склопувањето.
Електрична изолација:Тие обезбедуваат одлична електрична изолација, спречувајќи кратки споеви додека управуваат со топлината - критична двојна функција.
Исклучителна еластичност и повторна употреба:Овие влошки нудат извонредна отпорност на сет за компресија, што значи дека ја одржуваат својата форма и перформанси со текот на времето, дури и по повеќе термички циклуси. Многу од нив може повторно да се користат за време на прототипови или поправки.
Леснотија на примена и преработка:Тие се чисти и едноставни за нанесување, со што се елиминира нередот поврзан со течните лепила или термичките маснотии. Ова го забрзува производството и го поедноставува одржувањето.
Трајност:Отпорен на атмосферски влијанија, озон и многу хемикалии, обезбедувајќи долгорочна стабилност и перформанси.
Изборот на вистинската термопроводна силиконска подлога е најважна. Еве ги клучните параметри што мора да ги земете во предвид, претставени со јасност на професионалните барања.
Список на клучни параметри:
Топлинска спроводливост:Измерено во W/m·K (Вати на метар-Келвин). Ова е најкритичното својство, што укажува на вродената способност на материјалот да спроведува топлина. Повисоките вредности се подобри за попребирливи апликации.
Цврстина (или мекост):Измерено на скалата Шор 00. Пониската вредност означува помека подлога, која полесно се усогласува со површинските неправилности за подобар контакт со интерфејсот.
Дебелина:Достапниот опсег на дебелини, клучен за пополнување на специфичната празнина во вашето склопување.
Пробиен напон:Електричниот напон при кој материјалот откажува како изолатор. Повисоката вредност означува подобра диелектрична јачина.
Отпорност на волумен:Мерка за електроизолационата способност на материјалот.
Опсег на работна температура:Распонот на температури во кој подлогата ќе работи сигурно без да се деградира.
За да ви дадеме јасна споредба на прв поглед, еве едноставна табела која прикажува некои од нашите стандардни оценки на производи во Nuomi Chemical:
| Оценка на производот | Топлинска спроводливост (W/m·K) | Цврстина (Шор 00) | Опсег на дебелина (мм) | Фокус на клучна апликација |
|---|---|---|---|---|
| NM-TG300 | 3.0 | 50 | 0,5 - 5,0 | Пресметување со високи перформанси, графички процесори |
| NM-TG500 | 5.0 | 60 | 0,5 - 10,0 | Енергетска електроника, LED осветлување |
| NM-TG800 | 8.0 | 70 | 0,5 - 3,0 | Сервери, телекомуникациска инфраструктура |
| NM-TG12 | 12.0 | 80 | 0,5 - 2,0 | Автомобилски, IGBT со висока моќност |
Оваа табела е почетна точка. Во Nuomi Chemical, ние сме специјализирани за развој на сопствени формулации за да одговориме на најстрогите и единствени термички предизвици.
П: Како да ја одредам точната дебелина за мојата апликација?
А:Точната дебелина се одредува според јазот што треба да го пополните помеѓу изворот на топлина и ладилникот. Генерално се препорачува да се избере дебелина на подлогата што е малку поголема (на пр., 0,5 mm повеќе) од измерената празнина. Ова осигурува дека кога склопот е прицврстен, подлогата малку се компресира, создавајќи интимен контакт на двете површини без да биде премногу компресирана, што може да ги оштети компонентите или да ја намали ефикасноста на подлогата. Секогаш имајте предвид за производствените толеранции во вашиот дизајн.
П: Може ли термопроводна силиконска подлога да се исече на сопствен облик?
А:Апсолутно. Една од значајните предности на термопроводливите силиконски влошки е нивната леснотија на приспособување. Тие можат да бидат прецизно исечени во речиси секоја форма или големина за да одговараат на отпечатокот на вашата компонента. Ова овозможува насочено ладење и спречува настрешница на материјалот што може да пречи на другите компоненти. За правење прототипови, тие дури можат да се исечат чисто рачно со остар нож или скалпел.
П: Која е разликата помеѓу рампа базирана на силикон и лист од графит?
А:Додека и двете се користат за термичко управување, тие имаат различни карактеристики. Термички проводни силиконски влошки обично се електрично изолациски, помеки и одлични за пополнување на тридимензионални празнини. Тие обезбедуваат и термички пренос и механичко амортизирање. Графитните листови, од друга страна, често се многу спроводливи во рамна насока (оска X-Y), но можат да бидат помалку ефикасни преку нивната дебелина (Z-оска). Тие се исто така електрично спроводливи, што може да биде недостаток во апликациите кои бараат изолација. Изборот целосно зависи од вашите специфични топлински, електрични и механички барања.
Едноставно да имате висококвалитетна подлога не е доволно; правилната апликација е клучна.
Подготовка на површината:Проверете дали и компонентата и површините на ладилникот се чисти, суви и без масло, прашина или остатоци од стар термички материјал.
Внимателно ракување:Отстранете ги заштитните облоги (ако ги има) и ракувајте со подлогата за нејзините рабови за да избегнете контаминација.
Прецизно поставување:Порамнете ја подлогата внимателно над компонентата. Откако ќе го поставите, обидете се да не го репозиционирате, бидејќи тоа може да ги зароби воздушните меури.
Безбедно собрание:Прицврстете го ладилникот рамномерно, нанесувајќи постојан притисок според препорачаната сила на компресија за подлогата. Ова обезбедува единствен интерфејс и оптимален термички пренос.
Повеќе од две децении, тимот на Nuomi Chemical (Shenzhen) Co., Ltd. беше во првите редови на науката за материјали, инженеринг врвни термички решенија за глобална клиентела. Разбираме дека вашиот термички предизвик е единствен. Затоа ние не продаваме само производи; обезбедуваме партнерства.
Нашата експертиза ни овозможува да понудиме не само сеопфатна палета на стандардни термопроводливи силиконски влошки, туку и да соработуваме со вас на сопствени формулации. Без разлика дали ви треба специфичен баланс на мекост и спроводливост, уникатна боја или прилагодена форма, ние ја имаме техничката способност да испорачаме.
Не дозволувајте термичките предизвици да ја ограничат вашата иновација. Дозволете ни да ви помогнеме да изградите поладна, посигурна и поефикасна електроника.
Контактние денес воNuomi Chemical (Шенжен) Co., Ltd.да разговарате за вашите барања за проектот и да побарате бесплатни примероци. Ајде да го дизајнираме вашиот термички успех, заедно.
